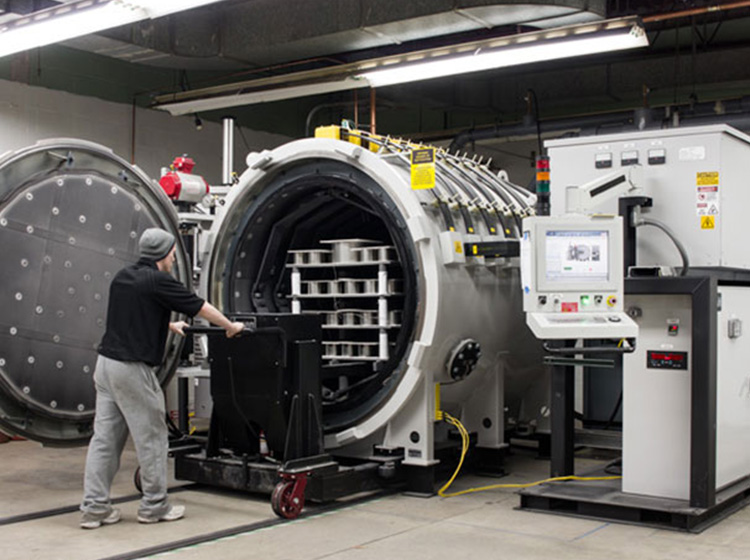

真空釬焊是在真空狀態下，對結構件進行加熱和保溫，使釬料在適宜的溫度和時間范圍內熔化，在毛細力作用下與固態金屬充分浸潤、溶解、擴散、焊合，從而達到焊接目的的一種先進焊接方法。
真空釬焊的突出優點是可連接不同的金屬、實現復雜結構的同時焊接，焊接后的焊接頭光潔致密、變形小且具有優良的力學性能和抗腐蝕性能。
真空釬焊缺陷的主要現象有：
1漫流
漫流是釬焊時釬料流過釬焊接頭處在母材上所形成的薄的釬料覆蓋層。
(1)漫流原因工裝夾具在釬焊溫度時應有一定的彈性和鋼度，使焊縫聯接處有合適的間隙，形成毛細現象吸附住熔化釬料。工裝裝夾不緊，釬焊組件縫隙太大就保持不住釬料，產生漫流缺陷。工裝鋼度低，加熱后熱變形和重力作用引起釬焊組件聯結縫隙增大，不能形成釬料的毛細現象也導致釬料漫流。
真空釬焊是輻射傳熱，工裝夾具的熱容量大，釬焊零件的升溫速率小，在釬料的固—液相溫度區間停留時間長，釬料低熔點組分揮發較多，同時釬劑的作用時間也長，兩者進一步破壞了液態釬料的表面張力，過度改善了釬料對母材的潤濕性。
裝爐量大，升降溫速率小，保溫時間長等和工裝夾具熱容量大一樣，釬料在液態停留時間長，降溫速率慢相當于延長了釬料液態的保溫時間，也會產生漫流。釬劑的作用是還原表面的氧化膜、降低液態釬料的表面張力，改善釬料對母材的潤濕性。
釬劑使用量大，釬料對母材的潤濕性太好而導致釬料漫流。保溫溫度高，液態釬料的表面張力小，釬劑降低表面張力的作用增強等這些因素綜合作用的結果引起釬料漫流。工件在釬料的固—液相溫度區間停留時間長而導致漫流。
(2)消除措施可以增大工裝裝夾力，縮小釬焊組件連接縫隙。提高工裝夾具鋼度，保證熱狀態時連接縫隙不變大。鏤空減輕工裝重量或者用石墨代替部分鋼材，以減少工裝的熱容量。減少釬劑用量，在連續釬焊時應逐爐減少釬劑用量。采用分階段升降溫，在釬料固一液相溫度區間快速升降溫，縮短釬焊保溫時間，降低釬焊保溫溫度，減少裝爐量。
2溶蝕
溶蝕是母材表面被熔化的釬料熔解而形成的凹陷。
(1)溶蝕原因釬料與釬焊母材不匹配，釬料與母材中的某個組元形成低熔點相，降低了母材部分區域的固相線溫度。工裝熱容量大或裝爐量大而導致零件升溫速率慢，在釬料固—液相溫度區間停留時間太長，在某個溫度點釬料與母相中的某個組元絡合成低熔點的相而導致母相合金部分區域熔點降低而熔化。爐溫不均勻，釬焊件局部溫度太高，釬焊溫度太高導致經釬料擴散區域母材的低熔點組分熔化。在釬料固一液相線區間升降溫慢。釬焊保溫時間太長。
(2)消除措施解決措施一般是更換釬料牌號?；蛟诮咏F料熔點時快速升溫，減少裝爐量，減輕工裝重量，降低釬焊溫度，縮短真空釬焊的保溫時間。
3產品釬焊強度低
(1)原因釬焊保溫時間短，某個組元向母材擴散時間短。在釬料固一液相區間升溫時間太長，釬料部分組元揮發多。真空壓強太高或真空爐泄漏率大，加熱時釬料或母材又部分氧化。氧化膜清除不徹底。釬料或母材在堿洗時過腐蝕而改變了釬料的組分。釬劑用量少，釬料的潤濕性不好。
(2)消除措施延長保溫時間，使擴散充分完成。采用分區間升溫，在釬料固一液相區間快速升溫，減少釬料低熔點組元的揮發。降低真空壓強，防止加熱時釬料或母材再度氧化。檢查設備的壓升率。增加堿液濃度或溫度，或延長堿蝕時間，徹底清除氧化膜。降低堿液濃度或溫度（一般控制在60°C），或縮短堿蝕時間，把釬料或母材分開堿洗，防止堿洗時改變釬料的組分。增加釬劑用量，改善釬料的潤濕性。
4漏焊
漏焊是釬焊件對接處釬縫處無釬料或釬料熔化流失而形成的未焊合的縫隙。
(1)原因釬料用量不夠或連接縫隙大。釬焊升溫速率太大導致零件變形大使聯結縫隙增大，形不成毛細現象。釬劑使用量大，釬料的潤濕性太好導致釬料流失或釬焊縫過寬。在釬料固一液相線區間升溫速率慢，釬料低熔點組元的揮發多改變了釬料組分，提高了余下部分釬料的熔點，降低了釬料和母材間的相互擴散作用。裝爐量大或工裝設計不合理。工裝太重吸熱量太大，而導致升溫速率慢。保溫時間長或冷卻速率慢等，釬料低熔點組元的揮發多。釬料過腐蝕，改變了其成分進而改變了熔點。
(2)消除措施增加釬料用量，增大工裝的夾緊力縮小連接處縫隙。釬焊前增加釬焊組件的去應力退火工序，或者分階段升溫并設置等溫階段，在500℃以上快速升溫。減少釬劑的使用量.
