在线观看成人年视频免费,国产日本高清免费视频在线观看,国产丝袜在线精品丝袜不卡3d,中文乱码免费一区二区

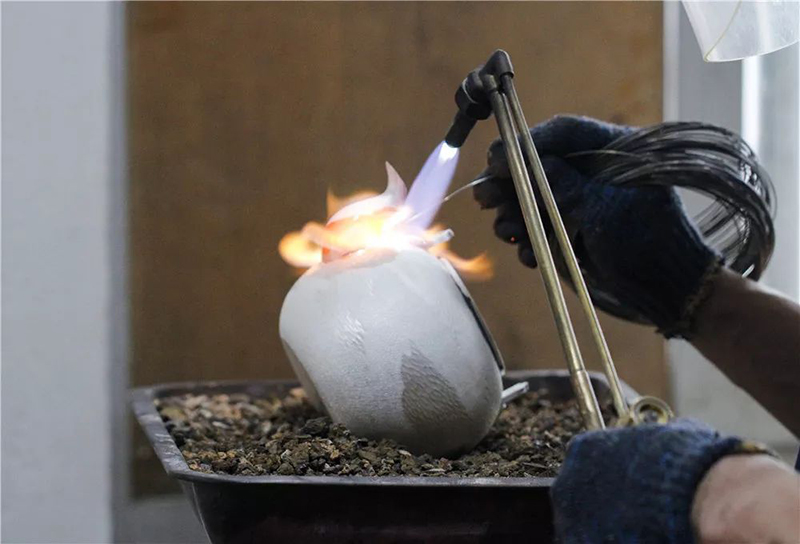

　　由銀，銅，鋅，鎘，等金屬鑄造而成，經(jīng)軋制成二十絲左右的薄片。用于帶鋸鋸條，大理石鋸片等各種小金屬的焊接，具有焊接規(guī)則強度高的特點。

　　銀基合金焊條的分類簡介

　　銀焊料包括(銀焊條，銀焊絲，銀焊片，銀焊環(huán)，銀焊粉焊劑)

　　銀基合金焊條特性

　　說明:銀基焊料具有優(yōu)良的工藝性能，不高的溶點，良好的潤濕性和填滿間隙的能力，并且強度高、塑性好，導(dǎo)電性和耐蝕性優(yōu)良可以用來釬焊除鋁、鎂及其他低熔點金屬以外的所有黑色和有色金屬。銀焊片應(yīng)用領(lǐng)域

　　廣泛的應(yīng)用于制冷、燈飾、五金電器、儀器儀表、化工、航空航天等工業(yè)制造領(lǐng)域。

　　銀基合金焊條的牌號與選用合一焊業(yè)的執(zhí)行標準

　　一、銀基銅磷環(huán)保焊料(銀銅磷釬料)牌號及性能

　　⑴HAG-2B含銀2%等同美標AWSBCuP-6、國標BCu91PAg及L209，具有良好的流動性和填充能力，廣泛用于空調(diào)、冰箱、機電等行業(yè)，銅及銅合金的釬焊。熔點645-790攝氏度。

　?、艸AG-5B含銀5%等同于美標AWSBCuP-3國標BCu88PAg及L205，有一定塑性，適用不能保持緊密配合的銅及其合金接頭的焊接。熔點645-815攝氏度。

　?、荋AG-15B含銀15%等同于美標AWSBCuP-5國標BCu80AgP及L204，具有接頭塑性好，導(dǎo)電性提高，特別適用間隙不均場合。可釬焊承受振動載荷的銅及其合金接頭的釬焊。熔點645-800攝氏度。

　　二、銀基銅鋅環(huán)保焊料(銀釬料)牌號及性能簡介

　?、臜AG-18BSn含銀18%是銀、銅、鋅、錫合金，熔化范圍稍高，潤濕性和填充性良好，價格經(jīng)濟?？珊附鱼~、銅合金、鋼等材料。熔點770-810攝氏度。

　?、艸AG-25B含銀25%等同于國標BAg25CuZn及L302，是銀、銅、鋅、合金，具有較好的潤濕性和填充性，但熔點稍高，可焊銅、鋼等材料。熔點700-800攝氏度。

　?、荋AG-25BSn含銀25%等同于美標AWSBAg-37，是銀、銅、鋅、錫合金，熔點低于HAg-25B，提高了潤濕性和填充性?？珊搞~、鋼等材料。熔點680-780攝氏度。⑷HAG-30B含銀30%等同于美標AWSBAg-20，國標BAg30CuZn，是銀、銅、鋅合金，熔點稍高，接頭有較好韌性，可釬焊銅、銅合金、鋼等材料。熔點677-766攝氏度。

　　⑸HAG-35B含銀35%等同于美標AWSBAg-35，是銀、銅、鋅合金，中等熔化溫度，接頭有較好韌性，可釬焊銅、銅合金、鋼等材料。熔點621-732攝氏度。

　　⑹HAG-35Sn含銀35%等同于國標BAg34CuZnSn，是銀、銅、鋅、錫合金，中等熔化溫度，有較好的流動性，更適用于鐵素體和非鐵素體鋼的焊接。熔點620-730攝氏度。

　　⑺HAG-40B含銀40%是銀、銅、鋅、合金，具有較好的流動性、滲透性和韌性，熔點677-732攝氏度。

　?、蘃AG-40BNi含銀40%是銀、銅、鋅、鎳合金，等同于美標AWSBAg-4，具有較好的抗蝕性、適用于不銹鋼的焊接和鎳基合金及炭化鎢的焊接，熔點670-780攝氏度。

　　焊絲的存儲要求

　　1、存放焊絲的倉庫應(yīng)具備干燥通風環(huán)境，避免潮濕；拒絕水、酸、堿等液體極易揮

　　發(fā)有腐蝕性的物質(zhì)存在，更不宜與這些物質(zhì)共存同一倉庫。

　　2、焊絲應(yīng)放在木托盤上，不能將其直接放在地板或緊貼墻壁。

　　3、存取及搬運焊絲時小心不要弄破包裝，特別是內(nèi)包裝"熱收縮膜"。

　　4、打開焊絲包裝應(yīng)盡快將其全部用完(要求在一周以內(nèi))，一旦焊絲直接暴露在空氣中，其防銹時間將大大縮短(特別在潮濕、有腐蝕介質(zhì)的環(huán)境中)

　　5、按照"先進先出"的原則發(fā)放焊絲，盡量減少產(chǎn)品庫存時間。

　　6、請按焊絲的類別、規(guī)格分類存放、防止錯用。

　　提純回收

　　主要化學(xué)反應(yīng)

　　Fe+2HCl→FeCl2+2[H]2AgCl+2[H]→2Ag↓+2HCl

　　操作過程

　　1、沉淀銀焊:在含銀焊的廢液中，加入過量的氯化鈉，使銀焊沉淀完全，然后過濾、洗滌、抽干。

　　2、還原銀粉:把所得AgCl沉淀，放入燒杯中，埋鐵片子于AgCl沉淀中，再加濃鹽酸淹蓋之，然后加熱至沸騰，同時攪拌，至白色AgCl沉淀全變成灰白色的銀粉為止(大概需1小時左右)。

　　3、洗滌銀粉:取出殘余鐵片，減壓過濾，先用自來水洗滌兩次，再用蒸餾水洗，洗至無氯離子為止再抽干。

　　4、烘干銀粉:把所得銀法移至瓷蒸發(fā)皿中，置石棉網(wǎng)上加熱烘干，即得粗制銀粉。

　　5、凈制銀粉:⑴溶解:將粗制銀粉分次加入稀硝酸(121)進行溶解，反應(yīng)有大量二氧化氮(NO2)產(chǎn)生；待反應(yīng)緩慢時，再加入第二批，待銀粉快要溶完時，置于石棉網(wǎng)上加熱，并攪拌之，使反應(yīng)完全。⑵過濾:把所制得的硝酸銀，用1-1.5倍體積的蒸餾水稀釋，然后過濾，并用蒸餾水少量多次地把燒杯及濾紙充分洗滌，并把洗液濾入同一容器中。⑶提純:將上面所得硝酸銀濾液再用蒸餾水進行稀釋(使硝酸銀溶液的濃度小于5%)，然后加入紫銅，靜置過夜，以便置換充分進行。攪拌后，待銀粉全部沉淀，傾去上層硝酸銅溶液，檢出殘剩銅，減壓過濾，反復(fù)用蒸餾水洗至無銅離子為止，然后將銀粉抽干，移入蒸發(fā)皿中，置石棉網(wǎng)上加熱烘干，即得有光澤的純銀粉，含銀量可達99.9%以上。

　　注意事項

　　1、所用鐵片不宜太薄，否則反應(yīng)后殘余鐵屑不便檢出，也不要用鐵釘，鐵塊，否則與鹽酸接觸面積小，反應(yīng)慢，所用鐵片以1毫米厚，1-2厘米寬，4-5厘米長為宜。

　　2、紫銅可用電線中的粗銅絲，但不能用細銅絲，以免反應(yīng)后殘存銅絲不便檢出。

　　3、制得的銀粉應(yīng)進行充分洗滌，這是提高銀粉純度的關(guān)鍵。

　　銀焊片優(yōu)點

　　1、銀焊片焊接節(jié)能省電本錢低

　　2、焊接時的氧化面積小

　　3、焊接后外觀優(yōu)美

　　4、省電節(jié)能本錢低

　　5、焊接一次能同時焊接多個工件，進步了焊接效力

　　6、氧化面積小

　　7、加熱均勻，沒有缺焊和銀焊條

　　8、焊接后的工件外觀優(yōu)美、堅固

　　9、感應(yīng)加熱速度快，效力高

　　10、焊接便利，銅鋁藥芯焊絲，只要將銀焊片放到刀頭和基體之間定好位.

　　11、加熱均勻，不會有缺焊和漏焊點
